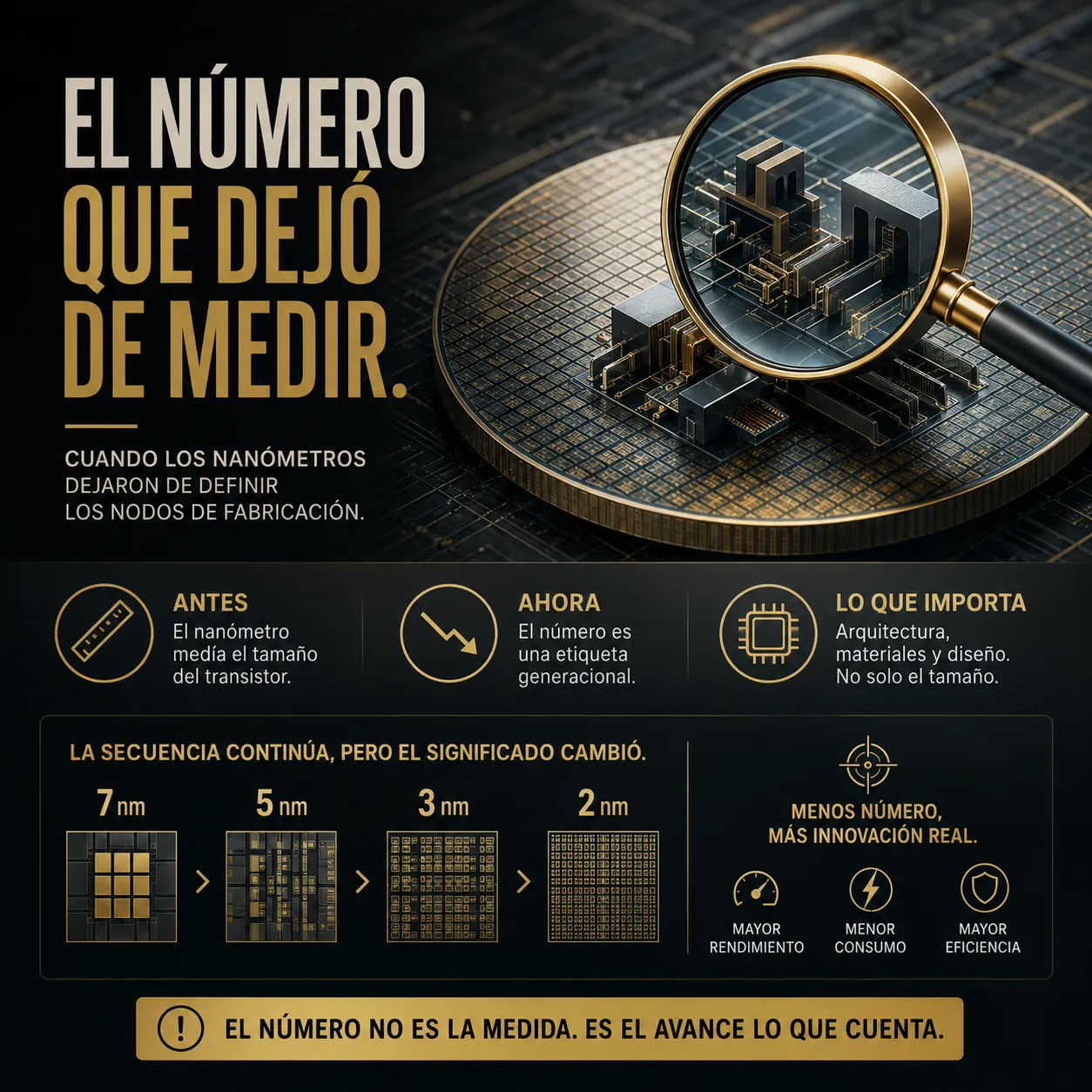

El número que dejó de medir.
Cuando los nanómetros dejaron de definir los nodos de fabricación.
Durante décadas, los nanómetros ofrecían una referencia técnica razonable para seguir la evolución de los nodos de fabricación de semiconductores. Permitían seguir la evolución de los semiconductores sin entrar en los detalles de proceso, porque existía una relación aceptable entre la cifra anunciada y la geometría real del transistor. Esa relación se ha ido diluyendo con el tiempo hasta desaparecer en la práctica, aunque el término haya sobrevivido intacto en el lenguaje de la industria.
La secuencia habitual, 7, 5, 3 o 2 nanómetros, sugiere una reducción continua del tamaño. Esa lectura resulta intuitiva, pero ya no describe lo que ocurre en la fábrica. Hoy el número funciona como etiqueta generacional que agrupa mejoras de diseño y proceso, y no como una medida geométrica directa del dispositivo.

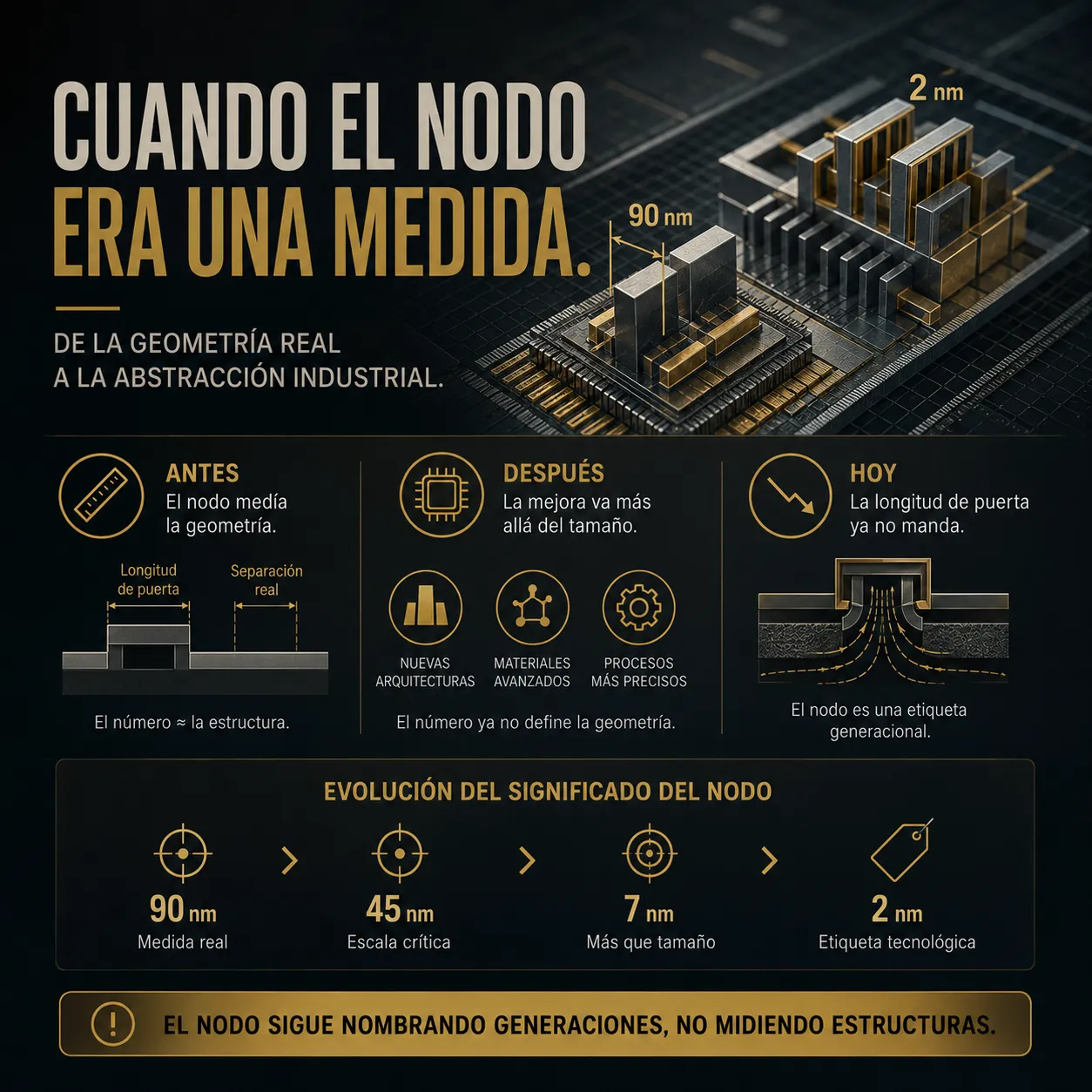

Cuando el nodo era una medida.
De la geometría real a la abstracción industrial.
En las primeras etapas de la microelectrónica, el nodo tecnológico estaba ligado a dimensiones observables. La longitud de puerta y la separación entre elementos se aproximaban a la cifra anunciada, de modo que un nodo de 90 nm describía estructuras cercanas a ese orden de magnitud y permitía comparar tecnologías con cierto sentido físico.
La miniaturización llevó ese enfoque a su límite. A medida que el transistor se acercaba a escalas donde el control eléctrico se vuelve crítico, la mejora dejó de depender solo de reducir tamaños. Aparecieron nuevas arquitecturas, materiales y técnicas de fabricación que alteraron la relación entre número y geometría sin eliminar la necesidad de seguir nombrando cada generación.
La longitud de puerta dejó de ser el parámetro dominante hace más de una década y, con ello, el nodo perdió su papel como medida directa.

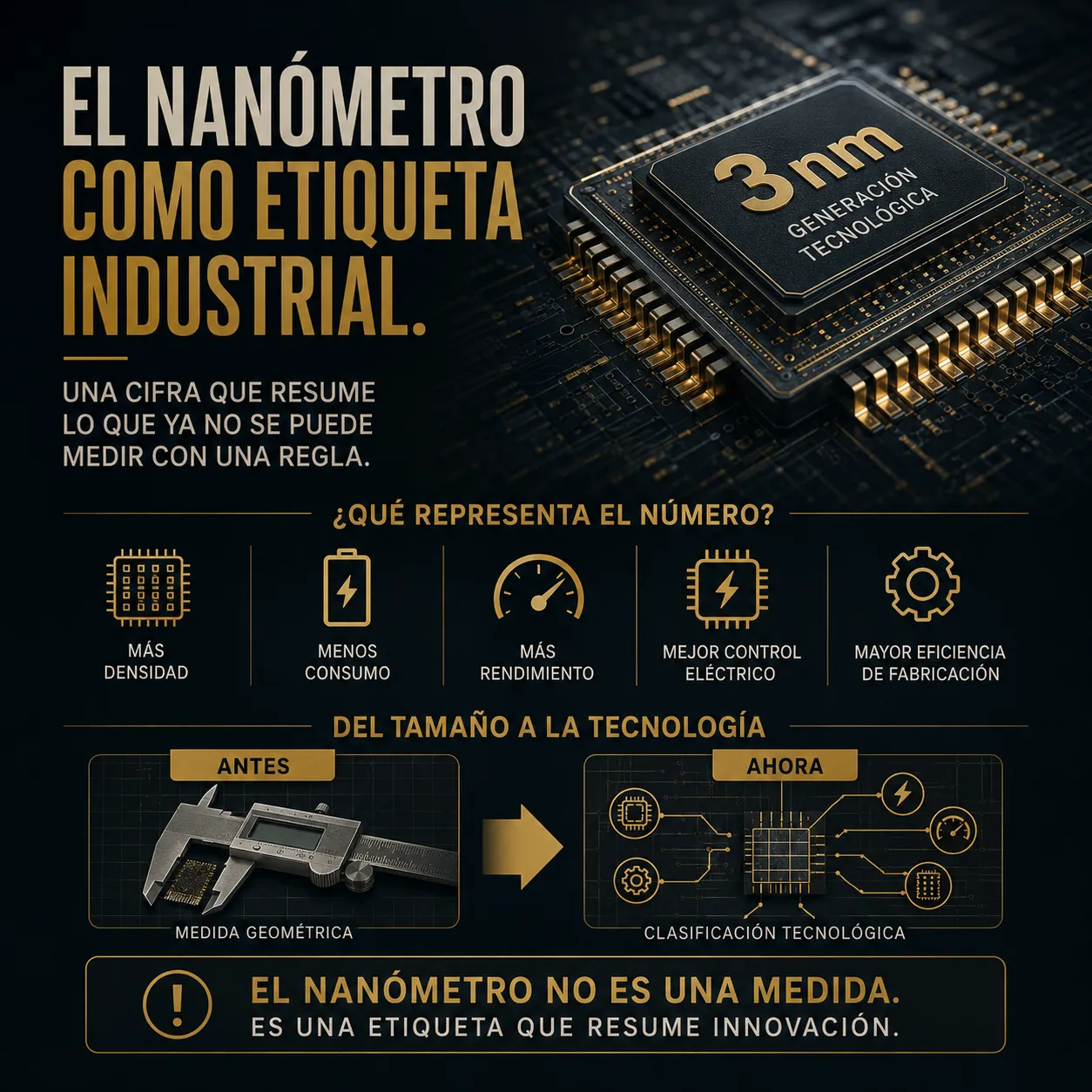

El nanómetro como etiqueta industrial.
Una cifra que resume lo que ya no puede medirse con una regla.
Cuando una empresa anuncia 3 o 2 nanómetros, está identificando una generación tecnológica completa. Bajo esa cifra conviven mejoras en densidad, consumo, rendimiento y control eléctrico que dependen de decisiones de diseño y de proceso que no pueden reducirse a una única dimensión.
El número actúa como síntesis de variables heterogéneas, desde la cantidad de transistores por superficie hasta la eficiencia energética o el rendimiento de fabricación. En la práctica, los nodos de fabricación de semiconductores han pasado de ser una medida geométrica a una clasificación tecnológica. Ninguna coincide de forma directa con la cifra anunciada, lo que convierte al nanómetro en una referencia útil para la industria, pero ambigua para quien la interpreta como una medida física.

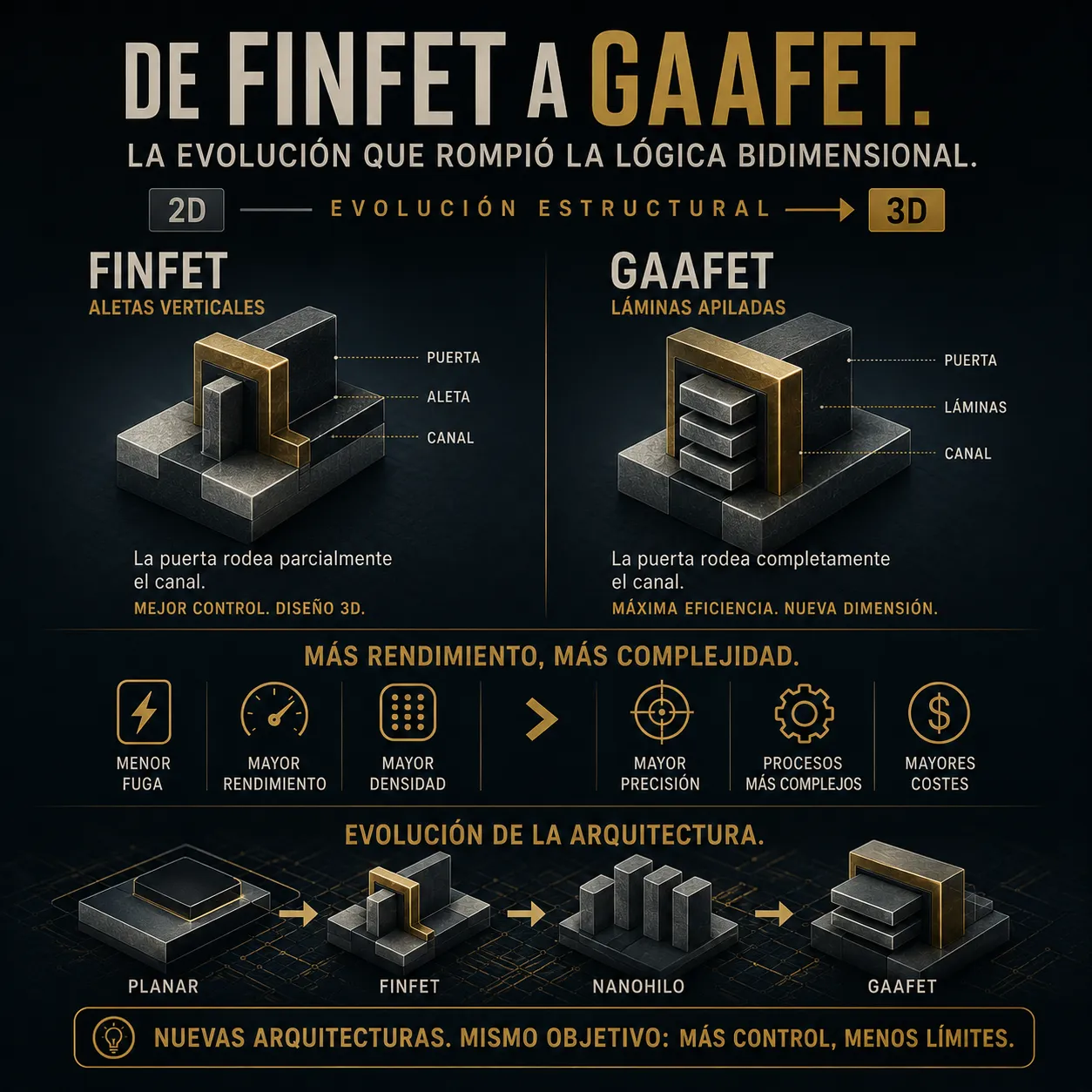

De FinFET a GAAFET.
La evolución que rompió la lógica bidimensional.
El paso a FinFET introdujo un cambio estructural relevante, ya que el transistor dejó de ser plano para adoptar una geometría tridimensional en forma de aleta. Esta modificación permitió que la puerta rodeara parcialmente el canal y mejorara el control electrostático sin depender únicamente de la reducción de tamaño.
Las arquitecturas GAAFET llevan esta idea un paso más allá al rodear completamente el canal mediante láminas apiladas. Se obtiene una mejora clara en eficiencia y en reducción de fugas, pero a cambio aumenta de forma notable la complejidad de fabricación, que exige mayor precisión y eleva los costes asociados a cada generación.

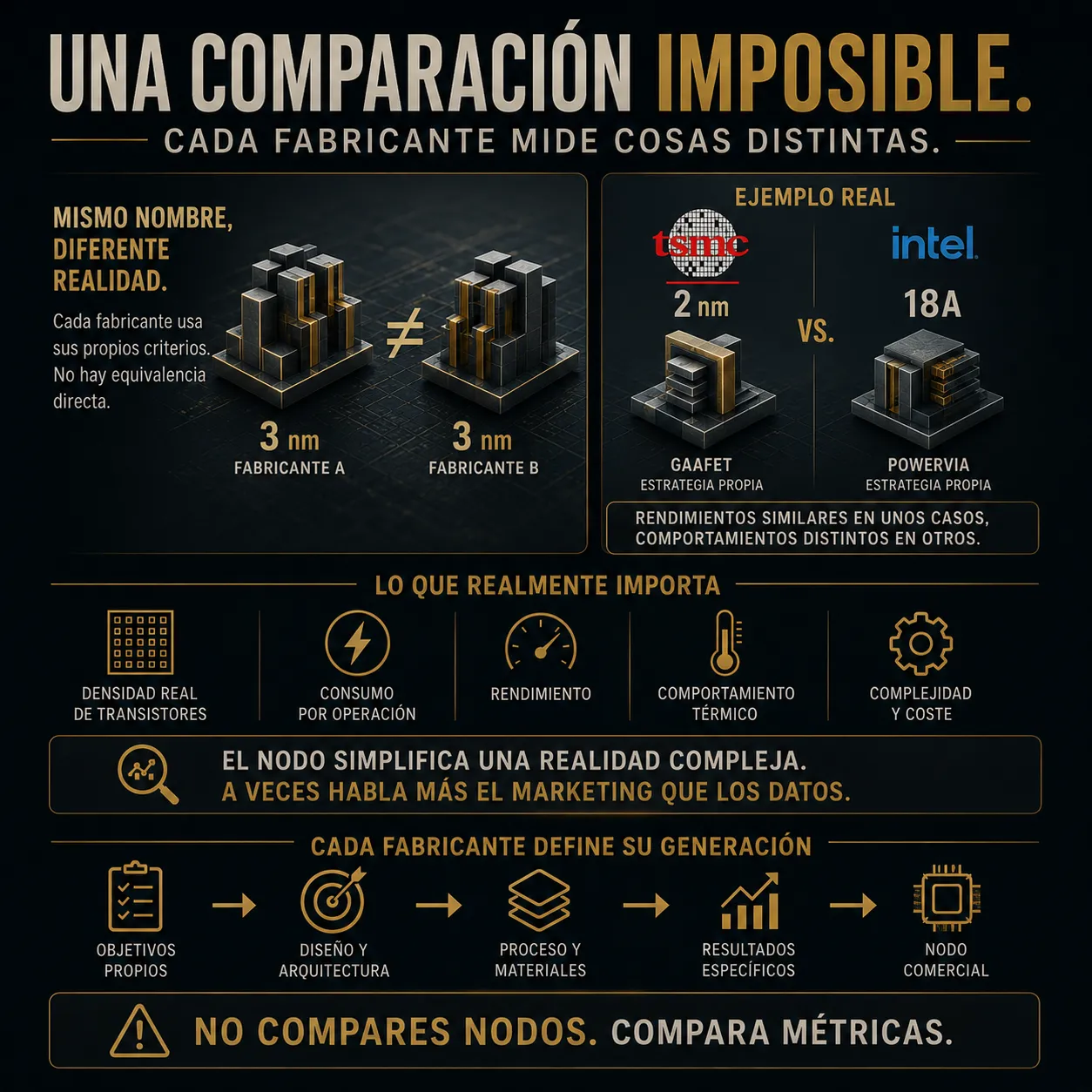

Una comparación imposible.
Cada fabricante mide cosas distintas.
No existe equivalencia directa entre nodos de distintos fabricantes porque cada empresa define su nomenclatura a partir de criterios internos que combinan densidad, rendimiento y eficiencia. Un nodo de 3 nanómetros en una compañía no describe exactamente la misma realidad tecnológica en otra, aunque comparta el nombre, y la comparación solo tiene sentido cuando se descompone en parámetros medibles.
Un ejemplo reciente ayuda a entenderlo. Las propuestas de 2 nanómetros de TSMC y el proceso 18A de Intel apuntan a generaciones cercanas en calendario, pero difieren en arquitectura del transistor, estrategia de alimentación y objetivos de densidad. En términos prácticos, pueden ofrecer rendimientos por vatio similares en ciertos escenarios y comportamientos distintos en otros, lo que invalida cualquier comparación basada únicamente en la cifra del nodo.
La cifra sugiere una jerarquía sencilla, pero la comparación efectiva depende de factores como la densidad real de transistores, el consumo por operación o el comportamiento térmico. En ese contexto, el número simplifica una realidad más diversa de lo que aparenta y, en ocasiones, desplaza la conversación hacia el marketing industrial, donde el nombre del nodo pesa más que sus métricas verificables.
La comparación deja de ser abstracta cuando se observa cómo cada fabricante define su propia generación tecnológica.
| Fabricante | Nodo comercial | Arquitectura | Elemento diferencial | Lectura real |
|---|---|---|---|---|
| TSMC | 2 nm | GAAFET nanosheet | Alta densidad y eficiencia | Optimización de consumo y control eléctrico |
| Intel | 18A | RibbonFET | PowerVia alimentación trasera | Rediseño de distribución energética |
| Samsung | 3 nm | GAAFET MBCFET | Primer despliegue comercial GAA | Prioridad en eficiencia sobre frecuencia |

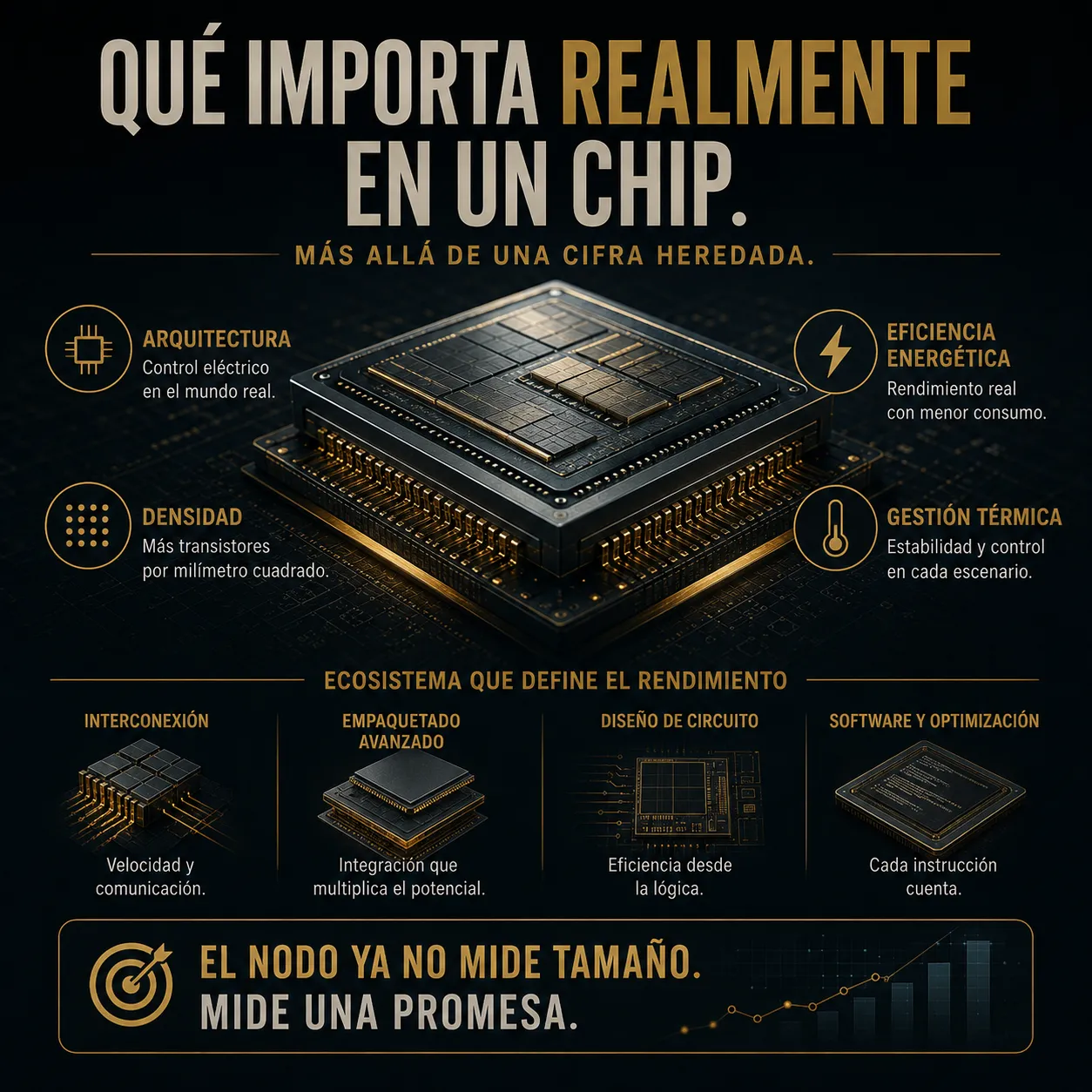

Qué importa realmente en un chip.
Más allá de una cifra heredada.
El rendimiento de un chip depende de un conjunto de variables que actúan de forma coordinada. La arquitectura del transistor, la interconexión, el empaquetado avanzado y la gestión térmica influyen tanto o más que el nodo nominal, que ha pasado a ser solo una referencia parcial dentro del conjunto.
La industria ha desplazado el foco desde la reducción geométrica hacia la optimización sistémica. El resultado es un ecosistema técnico en el que el número sigue presente, pero ya no puede interpretarse como una medida suficiente para describir el comportamiento del dispositivo.
Arquitectura. Determina el comportamiento eléctrico del transistor en condiciones reales de uso.
Densidad. Indica cuántos transistores pueden integrarse por unidad de superficie en cada tecnología.
Eficiencia energética. Define el límite práctico del rendimiento en dispositivos reales.
